اللوحة المتوسطة CAT C15 - واجهة توجيه السوائل الهيدروليكية لمكدس حاقن MEUI|منصة 20R-8047



داخل نظام الوقود Caterpillar C15 HEUI (وحدة الحاقن التي يتم تشغيلها هيدروليكيًا والتي يتم التحكم فيها إلكترونيًا)، تعمل اللوحة الوسيطة-التي غالبًا ما يتم تجاهلها كفاصل بسيط-كوظيفةمشعب توجيه السوائل الحرجةالذي يوجه كلاً من زيت التشغيل عالي الضغط-وعودة الوقود منخفض الضغط-من خلال ممرات منفصلة ومعايرتها بدقة. تقع هذه اللوحة بين جسم الحاقن ورأس الأسطوانة، وتحتوي على سلسلة منفتحات محفورة بالليزر-.وتقاطع-المعارض المحفورةالتي تضمن وصول زيت التشغيل إلى مكبس المكثف أثناء إعادة الوقود الزائد إلى الخزان. تعمل اللوحة المتوسطة الملتوية أو المتآكلة على تعطيل مسارات السوائل هذه، مما يسمح -بالتلوث المتبادل بين دوائر الزيت والوقود-وهي حالة تؤدي إلى تخفيف زيت المحرك بوقود الديزل وتقليل ضغط التشغيل، مما يؤدي إلى فقدان الطاقة واحتمال تلف المحمل. يتطلب تصنيف C15 بقوة 430 حصانًا لوحة بهاالتسطيح في حدود 0.02 مموفتحات موضوعة بدقةللحفاظ على التوازن الهيدروليكي عبر جميع الأسطوانات الست.

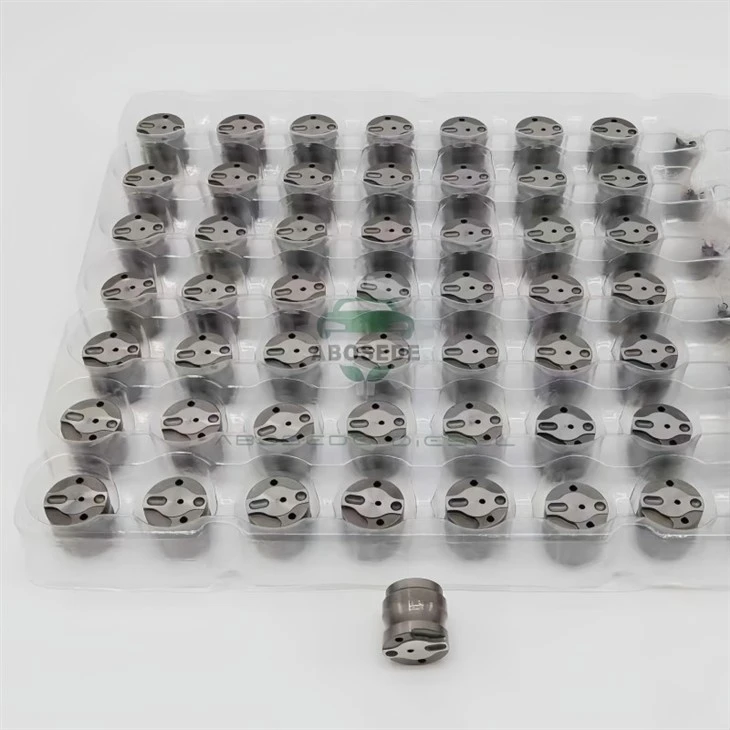

منتجنا عبارة عن لوحة متوسطة -مصنعة بدقة تم تصميمها خصيصًا لمجموعة حاقن C15 MEUI، وتم تصنيعها منحديد مطاوع مع -طبقة فوسفات مقاومة للتآكل. تم التحقق من صحة اللوحة وفقًا لمواصفات الأبعاد الأصلية لجميع أنواع حاقن C15 (6NZ، 7CZ، 8PN، 9CK، 1MM، 2KS، 5KZ، 3CS)، مما يضمن التوجيه الصحيح للسوائل وارتفاع كومة الحاقن.



تتوافق أبعاد هذه اللوحة المتوسطة مع أرقام أجزاء الحاقن التالية التي يتم تركيبها بشكل شائع في محركات C15 وC16:

رقم جزء الحاقن	مرجع اللوحة المتوسطة	ملاحظة التطبيق/المعايرة
191-3003	10R-8501 / 10R-0956	قياسي C15 ACERT (ما قبل -DPF)
211-3022 / 211-3023	10R-8501 / 10R-8500	متغيرات التدفق العالي-(بحري/صناعي)
211-3024 / 211-3025	10R-0955 / 10R-0956	الطراز المتأخر-6NZ مع ADEM IV
200-1117	10R-0957 / 10R-0958	قلب EUI المُعاد تصنيعه
235-1400 / 235-1401	10R-3263 / 10R-3264	High-altitude calibration (> 3,000m)
253-0614 / 253-0615 / 253-0617	289-0753 / 10R-9236	متوافق مع الانبعاثات من المستوى 3
272-0630 / 280-0574	20R-8047 / 20R-2284	C15 مع مستشعر درجة حرارة الوقود المدمج
239-4909 / 244-7716	10R-1000 / 10R-7229	على-ضبط الاقتصاد في استهلاك الوقود على الطريق السريع
249-0709 / 254-4183	10R-8989 / 10R-3263	مجموعة المولدات الصناعية-(1800 دورة في الدقيقة ثابتة)
355-6110 / 374-0750 / 618-0750	10R-8500 / 10R-8502	مشتق C16 (نفس تركيب اللوحة)

ملاحظة الأبعاد الحرجة:اللوحة المتوسطة C15 هيسماكة 8.5 ملممع أالقطر الخارجي 65.0 ملمويحتوي علىخمسة ممرات السوائل-ثلاثة لزيت التشغيل (الإمداد، الطيار، العودة) واثنان للوقود (الإمداد والعودة). ال10R-1273يشير المرجع إلى متغير اللوحة مع فتحات إرجاع الوقود الأكبر لتطبيقات التدفق-الوقود- العالية.



بالنسبة للوحة المتوسطة، ترتبط مقاييس الأداء الحرجة بفصل السوائل وتوازن التدفق:

المعلمة	مواصفة	عتبة الفشل
تسطيح اللوحة (السطح الكلي)	< 0.02mm total runout	>0.05 مم (تسرب الزيت/الوقود -)
الانتهاء من السطح (أوجه الختم)	را 0.8 ميكرومتر كحد أقصى	>Ra 1.6 ميكرومتر (فشل ختم الحشية)
قطر مرور الزيت (العرض)	6.0 ملم ± 0.02 ملم	>6.1 ملم (تقليل انخفاض الضغط)
فتحة عودة الوقود	3.2 ملم ± 0.02 ملم	>3.3 ملم (اختلال ضغط الوقود)
التسرب المتقاطع-من المرور (الزيت-إلى-الوقود)	0.0 مل/دقيقة (فقاعة - محكمة)	>0.1 مل/دقيقة (خطر التلوث)
صلابة المواد	85 حصان كحد أدنى	< 75 HB (wear susceptibility)
سمك الطلاء (الفوسفات)	0.015 مم ± 0.005 مم	< 0.010mm (corrosion risk)

التجريد الرسومي – نموذج "عزل السوائل":
تصور اللوحة المتوسطة كمشعب هيدروليكيمع أربع دوائر سوائل مستقلة: زيت التشغيل عالي الضغط (الإمداد)، والتحكم في الضغط التجريبي (الدليل)، وإرجاع الضغط المنخفض- (إرجاع الزيت)، وإمداد/إرجاع الوقود. تحافظ اللوحة المسطحة ذات الفتحات ذات الحجم الصحيح على عزل الضغط بين هذه الدوائر. تسمح اللوحة الملتوية (التي تتجاوز 0.02 ملم) باختلاط الزيت والوقود من خلال فجوات مجهرية-يمكن أن تؤدي الفجوة التي تبلغ 0.05 ملم إلى تسرب 0.5 مل/دقيقة، مما يؤدي إلى إضافة 30 لترًا من الوقود إلى زيت المحرك بعد أكثر من 1000 ساعة من التشغيل، مما يقلل بشكل كبير من لزوجة الزيت وعمر التحمل. دقة اللوحة لدينا-التسطيح الآلي (< 0.02mm) and phosphate coating ensure complete fluid separation throughout the service life.



تعمل اللوحة المتوسطة في بيئة مليئة بالتحديات-معرضة لكل من زيت المحرك الساخن (حتى 115 درجة ) ووقود الديزل بمحتوى كبريت مختلف-ويجب أن تقاوم التآكل مع الحفاظ على استقرار الأبعاد:

حديد الدكتايل (ASTM A536 درجة 65-45-12):يوفر مقاومة ممتازة للتآكل واستقرارًا للأبعاد، مع معامل تمدد حراري (11.5 جزء في المليون/ درجة ) يتطابق بشكل وثيق مع رأس الأسطوانة المصنوعة من الحديد الزهر -، مما يقلل من فروق الضغط الحراري.

طلاء الفوسفات (فوسفات المنغنيز):طبقة تحويل بسمك 0.015 مم توفر حاجزًا مقاومًا للتآكل-وتحسن التصاق الحشية. يعمل الطلاء أيضًا بمثابة مادة تشحيم حدودية أثناء التجميع، مما يمنع الاحتكاك بين اللوحة وجسم الحاقن.

الفتحات المحفورة بالليزر-:يتم حفر ممرات السوائل باستخدام أعملية الاستئصال بالليزر-.بدلاً من الحفر الميكانيكي، مما يزيل النتوءات ويضمن حافة فتحة نظيفة ومستديرة تقلل من اضطراب التدفق والتجويف.

الابتكار البصري – تحديد اتجاه التدفق:
كل لوحة محفورة بالليزر-.سهام اتجاه التدفقبجوار كل ممر سائل: "الزيت الداخل"، "الزيت الخارج"، "الوقود الداخل"، و"عودة الوقود". وهذا يزيل أخطاء التجميع ويؤكد الاتجاه الصحيح أثناء التثبيت. يتم تطبيق الأسهم بعد الطلاء وهي مقاومة للغمر بالوقود والزيت.



الخطوة 1 – فحص السطح: Before installation, inspect both sealing faces of the plate for scratches or corrosion. Minor surface marks can be removed with a fine Scotch-Brite pad; deeper scratches (>0.1 مم) يتطلب استبدال اللوحة.

الخطوة 2 - التحقق من التسطيح:باستخدام مسطرة دقيقة ومقياس استشعار، تأكد من أن استواء اللوحة في حدود 0.02 مم على كلا الوجهين. إذا تجاوزت اللوحة هذه المواصفات، فيجب تأريضها بالسطح-أو استبدالها.

الخطوة 3 - وضع الحشية:قم بتركيب حلقات دائرية وحشوات جديدة (يتم توفيرها بشكل منفصل) في أخاديد إحكام الغلق باللوحة. لا تقم بإعادة استخدام الحشيات القديمة-، فهي تحتوي على مجموعة ضغط ولن يتم إغلاقها بشكل صحيح.

الخطوة 4 – وضع اللوحة:ضع اللوحة المتوسطة فوق مسامير تثبيت الحاقن، مع التأكد من أن أسهم اتجاه التدفق مرئية وموجهة بشكل صحيح (ممرات الزيت باتجاه حاجز الزيت، وممرات الوقود باتجاه معرض الوقود).

الخطوة 5 – تسلسل عزم الدوران:قم بتثبيت الحاقن مع الضغط على-المشابك لأسفل وعزم الدوران25 N·mعلى ثلاث مراحل: 10 → 18 → 25 نيوتن متر. يجب أن يتم توزيع حمل المشبك الخاص بـ C15 بالتساوي للحفاظ على استواء اللوحة.

الخطوة 6 - اختبار التسرب:بعد التثبيت، اضغط على نظام الوقود إلى 500 رطل لكل بوصة مربعة وافحص الوقود -تسرب الزيت المتقاطع-في واجهة اللوحة. سوف يحدث فقاعات في محلول الصابون المطبق على حواف اللوحة في حالة وجود-تسرب متقاطع.



Q1: يفقد محرك C15 الخاص بنا زيت المحرك بمعدل 1 كوارت لكل 100 ساعة، ولكن لا توجد تسريبات خارجية. هل يمكن أن تكون اللوحة المتوسطة هي السبب؟
Yes-a warped intermediate plate can allow fuel to enter the oil system (or oil to enter the fuel system) through the sealing interfaces. If oil is entering the fuel system, it will be burned in the engine and consumed without visible leakage. Perform an oil analysis-if the sample shows fuel dilution (>5%)، استبدل اللوحة المتوسطة وافحص أسطح الختم.

س2: هل يمكن إعادة سطح اللوحة الوسيطة إذا كانت ملتوية؟
نعم، إذا كان حجم الصفحة الملتوية أقل من 0.15 مم، فيمكن تسوية اللوحة بالسطح- لاستعادة الاستواء. ومع ذلك، فإن الطحن يقلل من سمك اللوحة، مما يقلل من ارتفاع كومة الحاقن ويمكن أن يؤثر على توقيت الصمام. نوصي بقياس بروز الحاقن بعد الطحن للتأكد من أنه ضمن مواصفات 5.5-6.0 ملم.

س3: كيف يمكنني التعرف على لوحة 10R-1273؟ هل هو متوافق مع حاقن بلدي ؟
تحتوي لوحة 10R-1273 علىفتحة عودة الوقود أكبر(3.8 مم مقابل. 3.2 مم على الألواح القياسية) ويستخدم في الحاقنات ذات متطلبات تدفق الوقود الأعلى (على سبيل المثال، 191-3003 و211-3027). إذا كان رقم جزء الحاقن الخاص بك مدرجًا في جدول التوافق أسفل العمود 10R-1273، فاستخدم هذه اللوحة. إذا لم يكن الأمر كذلك، استخدم لوحة 10R-8501 القياسية.

Q4: يعمل محرك C15 بوقود الديزل الحيوي B20. هل يؤثر ذلك على عمر خدمة اللوحة؟
يتمتع وقود الديزل الحيوي بملاءة أعلى من الديزل القياسي، مما يمكنه تليين بعض مواد الحشيات وتسريع تدهور الطلاء. طلاء الفوسفات الخاص بنا مقاوم للديزل الحيوي (تم اختباره وفقًا لمعيار ASTM D6751). ومع ذلك، نوصي باستبدال حلقات O- كل 500 ساعة عند تشغيل B20 أو أعلى، حيث يمكن للوقود أن يؤدي إلى انكماش المطاط الصناعي.

س5: ما هو عزم الدوران الصحيح لمشابك تثبيت الحاقن-السفلية؟
يجب تثبيت مشابك تثبيت الحاقن C15-السفلية على25 N·mفي نمط من ثلاث-مراحل. لا تتجاوز 28 نيوتن·م-أكثر من-العزم يمكن أن يشوه اللوحة المتوسطة ويسبب مشاكل في التسطيح. استخدم دائمًا مفتاح عزم الدوران المُعاير.

س6: هل اللوحة الوسيطة هي نفسها لجميع الأسطوانات الستة؟
نعم-يتم استخدام نفس اللوحة المتوسطة في جميع الأسطوانات في C15. ومع ذلك، فإن اتجاه اللوحة أمر بالغ الأهمية: يجب أن تتم محاذاة ممرات إمداد الزيت مع حاجز الزيت، ويجب أن تتم محاذاة ممرات الوقود مع معرض الوقود. تمنع أسهم اتجاه التدفق سوء التوجيه.
